本方案旨在組建松花江沿線各海事執法站點、泵船、巡邏艇間的無線基礎通信網絡，加快以“數字松花江”為目標的信息化建設，為構建松花江流域內水和水相關的自然、工程、經濟、社會等信息要素為一體的數字化信息平臺和虛擬、仿真環境搭建基礎。
松花江沿岸地質環境復雜，條件艱苦，基層海事處沿江分布，為配合“數字松花江”的信息化建設，基層海事處與上級海事局間需要構成網絡，而傳統的光纖網絡不適宜沿江鋪設，不僅耗資巨大，維護也不便，采用無線組網的方式則能很好的解決這一問題。配合遠距離、高帶寬、高穩定的無線網橋，保證“數字松花江”信息化的順利建設。 客戶需求分析基層各辦事處情況：
    基層各海事處位置偏僻且孤立，基礎設施簡陋，原辦公使用手機GPRS上網，每次船舶簽證用時約1小時，最艱苦的辦事處，每次簽證需出具證明，由輪渡船長捎帶過江簽證入網絡數據庫，每日末班船舶出港簽證則次日補辦，而由于海事處之間選址問題，距離過遠、跨江河或處于灘涂中間，光纖施工成本大，施工難度大。
實現方式：
    采用無線網橋連接方式，在客戶的選定的合適地點安裝設備，沿松花江逐級接力傳輸，分為3 級點，一級點是黑龍江海事局，二級點是各個海事處，三級點是泵船。二級點呈鏈?zhǔn)街鸺?jí)接力至一級點，三級點則與二級點構成星形拓?fù)浣Y(jié)構。一級點（黑龍江海事局）:一級點作為整個松花江的管理中心，統籌管理整個基礎網絡，個基層海事處所有的數據審批均需送達到一級點。 二級點（基層海事處）:二級點是送花江各個河段的管理者，直接服務基層，負責接收基層的簽證申請，并送達一級點審批。 三級點（泵船）：三級點即基層海事處的實際執法點，位于松花江江面上，其所有數據需報送二級點。

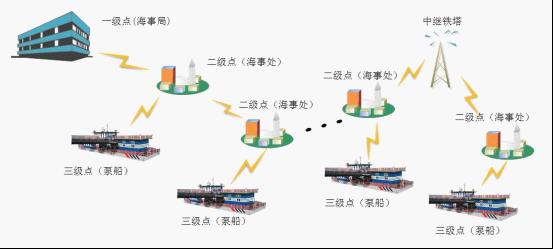

網絡拓?fù)鋱D

1、整個網絡網絡采用Anykey9654H 高速無線網橋，提供最遠35km，高達30Mbps 有效帶寬。
2、二級點海事處應保證10M 以上的帶寬。
3、三級點泵船保證2M 以上的帶寬。

系統防雷:
由于整個系統是一個實時系統，一旦受到雷電以及電源浪涌的破壞，必定會影響系統的正常運行，而且可能會帶來嚴重的安全事故。所以必須采取相應的防雷措施。
1、前端點防雷：
A、電源雷電保護：在每個網絡節點電源箱的進線處連接一個瞬間過壓保護器，此處將大量的雷電電流分流到大地，避免設備受到損壞。
B、網橋雷電保護：Anykey無線網橋內部集成防雷保護模塊，網橋安裝時應保證網橋良好接地。
2、監控中心的防雷接地系統應該在機房裝修時按照《計算機機房建設技術要求》建設良好的防雷接地系統。 系統接地各節點系統設備采用聯合接地系統，接地電阻小于等于1歐姆，接入預留的弱電專用接地端子。 系統日常管理與維護 油田信息中心負責系統運行中的管理與日常維護，管理員可通過網絡進行設備的遠程升級與管理控制，更換故障設備更不影響到整個系統的正常運行。

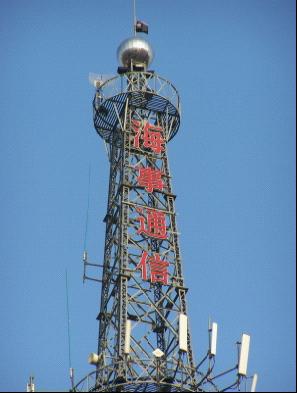

中心基站

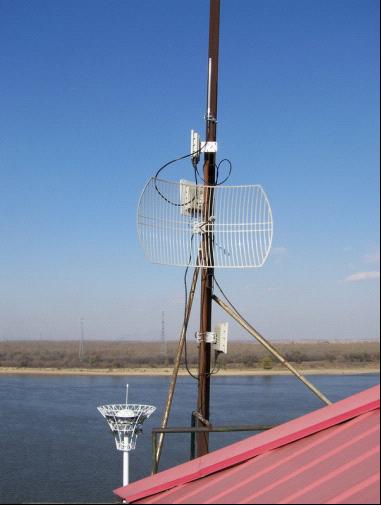

中轉站以及工作站

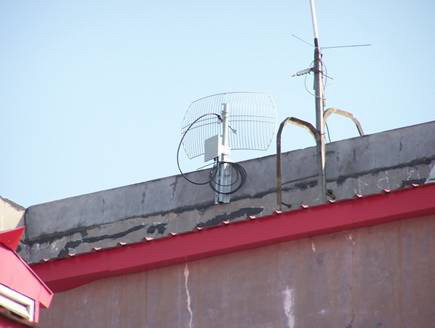

遠端站

主要設備介紹:
Anykey9654 是一款5.8G 大功率,遠距離的工業級室外無線網橋，最大峰值功率30dbm．適合環境惡劣，對穩定性要求較高的專線建設、數據傳輸、油田、海事系統組網。
Anykey9654H 設備參數：

標準	IEE802.11A
頻段	中國: 5.725GHz～5.85GHz 歐洲(ETSI): 5.47GHz～5.725GHz 美國(FCC): 5.15GHz～5.35GHz
射頻接口	N型
射頻輸出功率	28（+/-1.5）dBm
RF調制帶寬	5M,10M,20M步進
數據接口	GX16-8/RJ45
接收靈敏度	-94（+/-1.5）dBm@6Mbps
調制方式	OFDM 16 QAM、64 QAM 、DQPSK、DBPSK
傳輸速率	6、9、12、18、24、36、48、54 Mbps動態轉換
加密模式	WEP (64/ 128/152 bits);WPA;802.1x;Radius.
網絡管理	SNMP MIB
工作模式	BS,CPE,Bridge,Repeater 支持WDS功能
工作環境	工作溫度：-40°C 至80°C
工作濕度	5% 至95%，無冷凝

設備特點：
Anykey9654 是專門為工環境惡劣，對穩定性要求較高的專線建設、數據傳輸、油田、海事系統組網而開發的一款產品。其具有以下一些獨有特點：
1、RF 輸出功率高，且RF 功放和基帶采用一體化設計，非外接功放，系統噪聲，接收靈敏度極好，可以采用小增益天線傳輸更遠的距離。采用23dbi 增益的內置天線，傳輸距離高達24km(Anykey9654H)，外接天線，傳輸距離更遠。
2、功耗低，系統功耗<10W, 可以方便在野外使用太陽能，風力發電機，蓄電池供電等多種供電方式。
3、系統穩定性高，產品具有獨有的APC 自動控制功能，能夠在惡劣通信條件下調整自身功率，能保證數據實時傳送。
4、獨有Anykey 傳輸協議擁有抗多路徑干擾算法保證了強烈干擾狀況下穩定的數據傳輸能力，穩定性和傳輸距離遠遠高于同類產品。
5、系統可以由多臺設備集群成大容量系統，升級方便，避免一次性投資過大，投資回收期長的問題。后期可以根據通信的需求狀況增加設備和增加系統的容量。
6、該設備為目前海事、油田專線建設的的主流微波通信系統，已經在多個油田和海事系統得到非常成功的應用，穩定性高，維護簡單。

與其他產品相比突出特點：
