1. 產品介紹
北斗三號短報文背負式終端（以下簡稱“終端”），型號AnykeyBD-98，采用分體式設計，終端位于背包內，天線立于背后豎直放置，充分保證在林區等遮蔽情況下的入站信號成功率。終端支持北斗三號短報文通信、北斗二號短報文通信和單北斗定位功能，內置大容量電池，可獨立工作。廣泛應用森林巡防、林區巡防等領域。

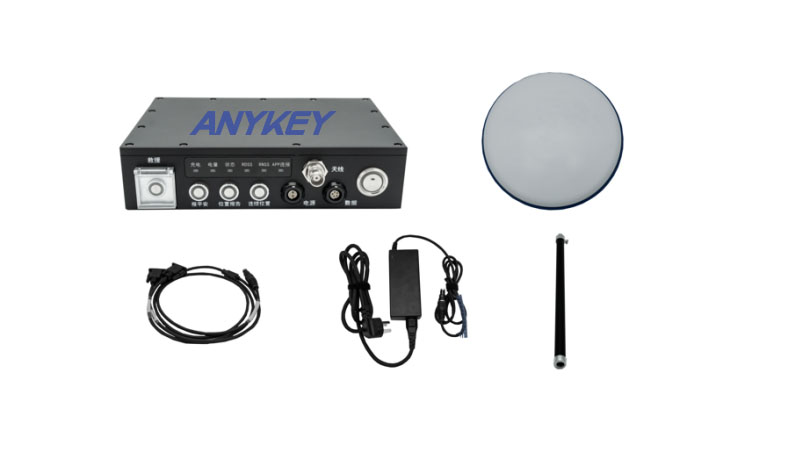

圖1 產品實物圖
2. 主要功能
●北斗三號區域短報文通信
●北斗二號區域短報文通信
●北斗位置報告
●一鍵報平安、一鍵報警、一鍵位置報告
●內置電池，工作時長36小時
●藍牙無線連接，適配APP工作
3. 技術指標
表1 技術參數表
|
物理參數
|
|
|
尺寸
|
主機：200mm×135mm×48mm；
天線：φ150mm×70mm
|
|
重量
|
主機：≤1100g；
天線：≤375g
|
|
按鍵
|
SOS報警鍵；
報平安按鍵；
位置報告按鍵；
連續位置報按鍵；
開關機按鍵
|
|
RDSS性能指標
|
|
|
頻點
|
S: S1、S2C
L: Lf0、Lf1、Lf2
|
|
接收門限功率
|
北斗二號：≤ -127.6dBm,
誤碼率：≤1×10-5
北斗三號:
a) 對于專用段24kbps信息幀，
誤碼率：≤1×10-5(信號功率-123.8dBm)
b) 對于專用段16kbps信息幀，
誤碼率：≤1×10-5(信號功率-127.5dBm)
c) 對于專用段8kbps信息幀，
誤碼率：≤1×10-5(信號功率-130.0dBm)
|
|
接收通道數
|
北斗二號：10
北斗三號：14
|
|
首次捕獲時間
|
≤ 2s (95%)
|
|
失鎖再捕獲時間
|
≤ 1s (95%)
|
|
發射信號EIRP值
|
≥ 5dBW
|
|
RNSS 技術指標
|
|
|
頻點
|
BD2 B1 1561.098MHz，GPS L1 1575.42MHz
|
|
首次定位時間TTFF
|
冷啟動：≤35s
熱啟動：≤1s
|
|
重捕獲時間
|
≤1s
|
|
定位精度
|
≤10m
|
|
速度精度
|
0.2m/s
|
|
更新率
|
1Hz
|
|
定位模式
|
支持單北斗
|
|
電源
|
|
|
供電電壓
|
12V ~ 24V DC
|
|
電池
|
14.8V/6.8Ah
|
|
待機功耗
|
≤2W
|
|
工作時間
|
≥36h (60s入站一次)
|
|
接口特性
|
|
|
無線通信端口
|
藍牙
|
|
有線數據接口
|
2路RS232（可定制）
|
|
電源接口
|
航插接口
|
|
環境指標
|
|
|
工作溫度
|
-40°C~+60°C（天線）
|
|
存儲溫度
|
-40°C~+70°C（天線）
|
|
防塵防水
|
天線單元：IP67
|
3. 裝箱清單
表2 裝箱清單表
|
序號
|
物品
|
數量
|
備注
|
|
1
|
主機
|
1臺
|
|
|
2
|
天線
|
1個
|
|
|
3
|
天線線纜
|
1條
|
|
|
4
|
支撐桿
|
1個
|
|
|
5
|
數據線纜
|
1條
|
|
|
6
|
電源適配器
|
1個
|
|
|
7
|
專用背包
|
1個
|
|
|
8
|
使用維護手冊
|
1本
|
|
|
9
|
裝箱清單
|
1張
|
|
|
10
|
合格證
|
1張
|
|
|
11
|
包裝箱
|
1套
|
|
